乾燥炉

乾燥炉とは様々な熱源を使用し、水分・溶剤・接着剤などあらゆる物の乾燥処理を行う装置です。高速乾燥、品質の安定性を考慮し、搬送装置を兼ね備えた自動乾燥から、バッチ式乾燥炉までお客様のニーズにあった製品を提供します。 また乾燥工程で生じる排ガス臭気問題を解決する脱臭機能、さらにその脱臭装置の排熱を利用した省エネルギーの提案も致します。

自走台車式 大型部品乾燥炉

電気ヒータを搭載した熱風循環炉で、両サイドに熱風吹き出しスリット機構を有し、炉内の温度分布が向上しています。自走台車式でワークが炉内に自動投入されます。

装置名 自走台車式 大型部品乾燥炉
外形寸法

W1800×D3200×H1500 mm

温度制御 MAX200℃
熱源(容量)

電気ヒータ(100kW)

最大積載重量

4t

>乾燥炉



















水切り乾燥装置

MAX100℃の水切り乾燥装置です。
 スリットノズルによる両側吹き出し機能がついています。

装置名 水切り乾燥装置
外形寸法

W2200×L4000×H1700 mm

温度制御 MAX100℃
熱源(容量)

ガスバーナ

(100,000kcal/h)

その他

入口/出口に両開き扉付き

>乾燥炉



















鋼板熱処理乾燥・焼成炉

前工程より連続式で送り込まれる鋼板の乾燥・焼成・冷却を行う装置です。
製品に高速熱風を吹き付けることにより急速昇温させ、精度の高い温度を保持できます。燃焼排ガスを接触させないため、高効率の間接熱風発生装置を使用しています。

装置名 鋼板熱処理乾燥・焼成炉
外形寸法

W1300×L32500×H1830 mm

温度制御 乾燥170℃/焼成280℃
熱源 LPG(プロパン)
材質

SUS304

その他

間接式熱風発生装置
バー付きチェーンコンベアー
搬送速度:1000mm/min

>乾燥炉

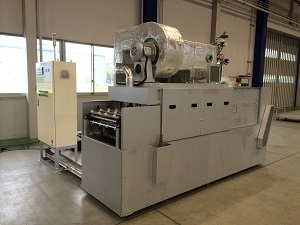

連続式小型部品乾燥炉

熱源にガスバーナーを使用したチェーンコンベア式の小型部品用の乾燥炉です。搬送にはタクト送りを採用しています。

装置名 連続式小型部品乾燥炉
外形寸法

W1500×L3900

×H2030mm

温度 MAX180℃
熱源

ガスバーナ

搬送方式 チェーンコンベア

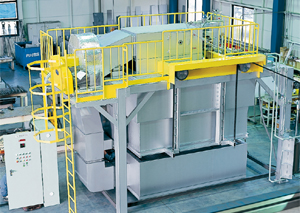

不燃布乾燥装置

炉体上型を昇降させ、製品の投入時は上昇し、製品セッティング後は下降させ、熱風により乾燥を行ないます。 強烈なアップフローにより高速で安定した乾燥状態が実現できます。

装置名 不燃布乾燥装置
外形寸法 W4650×L3000
×H4000mm
温度制御 160±10℃
熱源(容量) LPG(464kW)
材質 外装 鋼板塗装仕上
不燃布乾燥装置

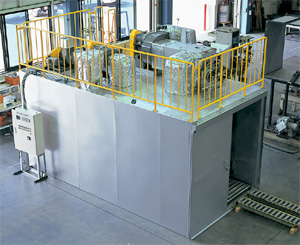

自動販売機洗浄乾燥装置

自動販売機製造工程での製品の洗浄後の乾燥を行ないます。フリーローラーコンベアーにより搬送された自動販売機が、 乾燥炉内に入り高温熱風により乾燥されます。

装置名 自動販売機洗浄乾燥装置
外形寸法 W2600×L5000
×H2450mm
温度制御 MAX 80℃
熱源(容量) LPG(116kW)
材質 外装 鋼板塗装仕上
自動販売機洗浄乾燥装置

脱臭装置付き乾燥装置

自動コンベアにより製品が搬入され、予備乾燥→本乾燥→冷却と連続式に処理されて自動で排出される装置です。 乾燥工程により臭気ガスを発生するため、直燃式脱臭装置を付帯した設備です。

脱臭装置付き乾燥装置
装置名 脱臭装置付き乾燥装置
外形寸法 W2900×L9200×H2000mm
温度制御 150~400℃ (常用 200℃)
熱源(容量) LNG(74kW)
材質 外装 鋼板塗装仕上
